数控铣床坐标系介绍

 在数控铣床进行编程操作时，为了能够更加清晰的描述机床的运动形式，数控铣床的坐标系和运动方向已经有了标准化的规定。

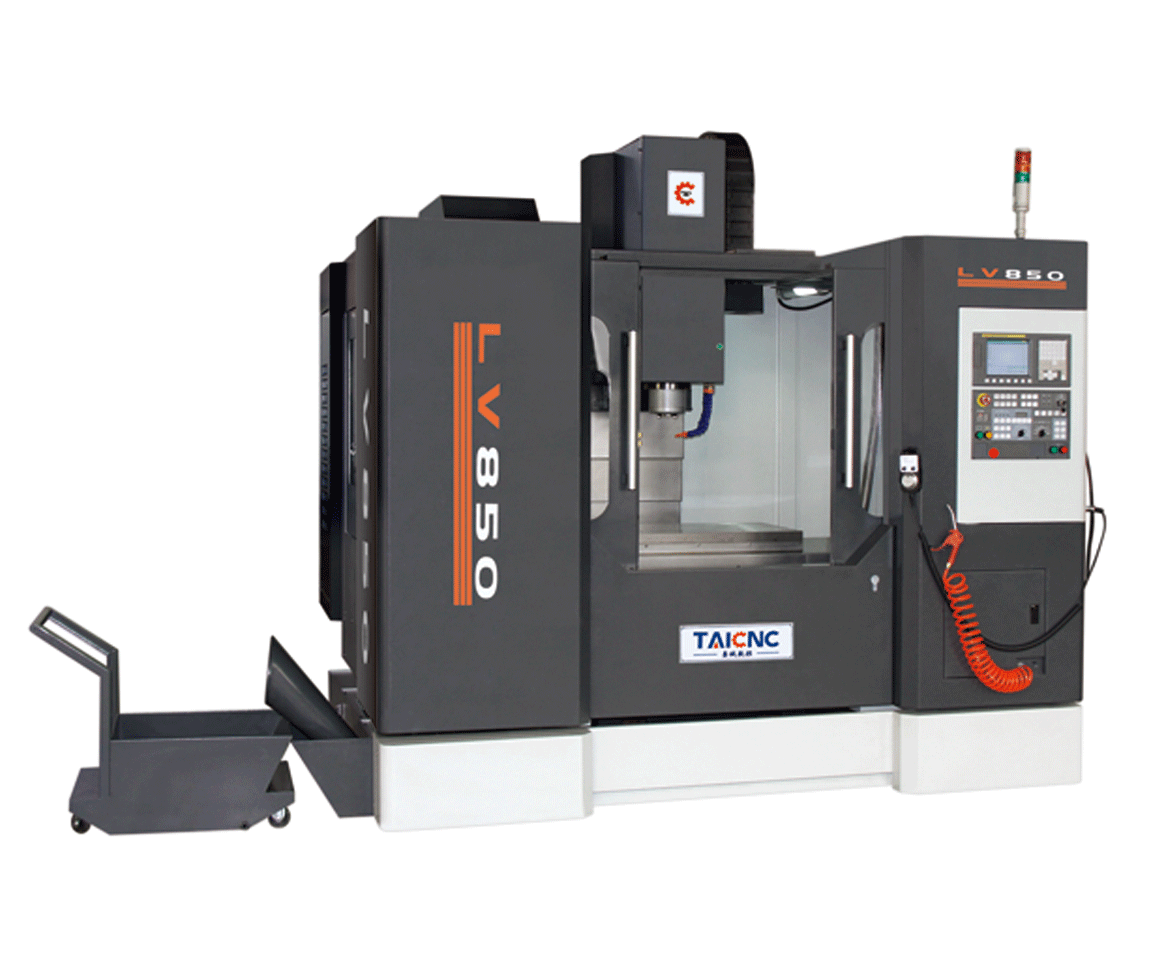

VMC850

一、数控铣床相对运动的规定

为了能够让编程人员在不考虑机床上工件和刀具具体运动状态下，按照零件图纸确定加工过程。另外规定，永远假设刀具相对与静止的工件坐标系运动。

二、设备坐标系规定

在数控铣床上加工零部件，机床的运行是由数控系统发出指令来进行控制的，为了能够确保机床运动的位移和运动方向，这个坐标系叫做校准坐标系。数控铣床坐标系采用右手笛卡尔坐标系。

三、数控铣床运动方向的规定

数控铣床工件加工的运动方向能够显示出刀具与工件之间距离的方向。其中Z坐标是机床的运动由传递切削力的主轴决定，即平行与主轴轴线的坐标为Z坐标。

X坐标一般平行于工件的装夹表面。一般是水平的。这是刀具或工件定位平面内运动的主要运行坐标 。Y坐标是垂直于X轴和Z轴的坐标。附加坐标系，如果在基本的直角坐标轴X，Y，Z之外，还有区别于这三个坐标的其他坐标，则附加的直角坐标系指定为U,V,W和P,Q,R这种方式。
